Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 160 В, повышения напряжения более 260 В, нарушения чередования фаз, обрыва нулевого провода.

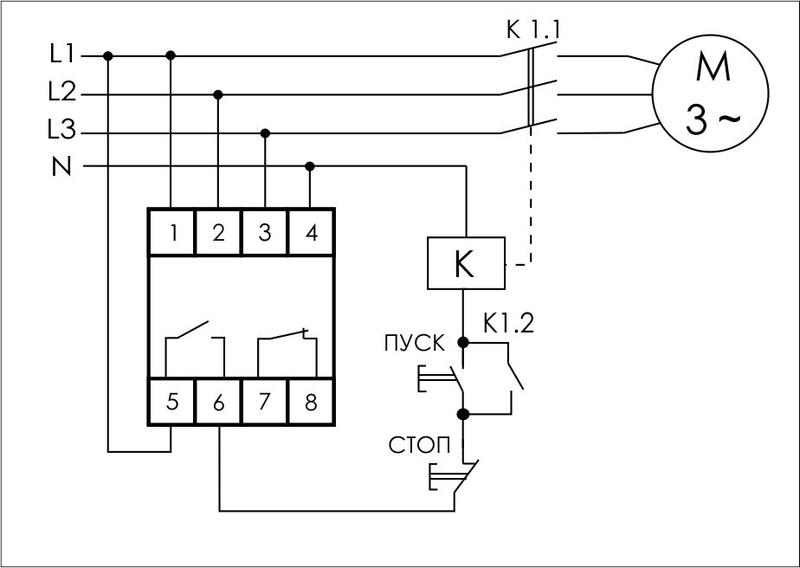

Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
контроль верхнего значения напряжения;
контроль чередования фаз;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO, 1NC (2x8 А).
Элементы конструкции
Производители
Евроавтоматика F&F
Страна производства
Беларусь
Количество нормально замкнутых (НЗ) контактов
1
Количество нормально разомкнутых (НО) контактов
1
Максимально допустимое время задержки
15 с
Минимальное регулируемое время задержки
.5 с
Функция обнаружения асимметрии фаз
Да
Функция обнаружения перенапряжения
Да
Функция обнаружения пониженного напряжения
Да
Функция обнаружения обрыва фазы
Да
Функция контроля порядка чередования фаз
Да
