Автоматический выключатель защищает кабель от перегрузки и короткого замыкания. Чтобы выбрать его правильно, недостаточно посмотреть только на число ампер: необходимо учесть сечение и способ прокладки кабеля, характер нагрузки, количество полюсов и отключающую способность. Разберём маркировку автомата и типовые решения для квартиры и дома.
От чего защищает автоматический выключатель
Внутри модульного автомата находятся два расцепителя. Тепловой реагирует на длительное превышение допустимого тока, а электромагнитный быстро отключает линию при коротком замыкании. Благодаря этому проводка не должна продолжать нагреваться в аварийном режиме.
Автомат не заменяет УЗО или дифавтомат: обычная модель не предназначена для защиты человека от тока утечки. Для влажных помещений, розеточных групп и других линий защита от утечки предусматривается отдельно согласно проекту.
Как выбрать номинальный ток автомата
Номинал — это значение в амперах, указанное после буквы характеристики: например, C16 означает характеристику C и номинальный ток 16 А. Выбирать его только по формуле мощности недостаточно. Допустимый ток зависит от материала и сечения жил, количества нагруженных проводников, температуры, длины и способа прокладки.
Для предварительной оценки тока однофазной нагрузки используют формулу: I = P / U, где P — мощность в ваттах, U — напряжение сети. Например, прибор мощностью 3,5 кВт при 230 В потребляет около 15,2 А. Но окончательный номинал выбирают после проверки кабеля и условий монтажа.
| Линия | Распространённое сечение медного кабеля | Часто применяемый автомат | Что учитывать |
|---|---|---|---|
| Освещение | 1,5 мм² | 10 А | Количество светильников, пусковые токи LED-драйверов, способ прокладки |
| Розетки комнат | 2,5 мм² | 16 А | Нагрузка всей группы, длина линии и качество соединений |
| Стиральная машина, бойлер, кондиционер | Обычно отдельная линия | По кабелю и паспорту оборудования | Мощность, пусковой ток, требования производителя и наличие УЗО |
| Варочная панель, электроплита | Рассчитывается индивидуально | Обычно 25–40 А, но только по расчёту | Схема подключения, выделенная мощность, количество фаз и сечение кабеля |
Важно: таблица показывает распространённые бытовые решения, но не является проектом. Один и тот же кабель при открытой прокладке, в утеплителе или в пучке с другими линиями имеет разные условия охлаждения и допустимую нагрузку.
Характеристики B, C и D: в чём разница
Буква перед номиналом показывает диапазон мгновенного срабатывания электромагнитного расцепителя. Она не означает качество автомата и не меняет его номинальный ток.
| Характеристика | Мгновенное срабатывание | Где применяется |
|---|---|---|
| B | Примерно 3–5 номинальных токов | Линии с небольшими пусковыми токами; выбор требует проверки тока короткого замыкания |
| C | Примерно 5–10 номинальных токов | Наиболее распространённый вариант для бытовых розеточных и осветительных линий |
| D | Примерно 10–20 номинальных токов | Оборудование с высокими пусковыми токами: некоторые двигатели и трансформаторы |
Нельзя ставить характеристику D только потому, что автомат C иногда отключается при запуске оборудования. Сначала необходимо выяснить причину, проверить линию и убедиться, что ток короткого замыкания обеспечит быстрое отключение выбранного аппарата.

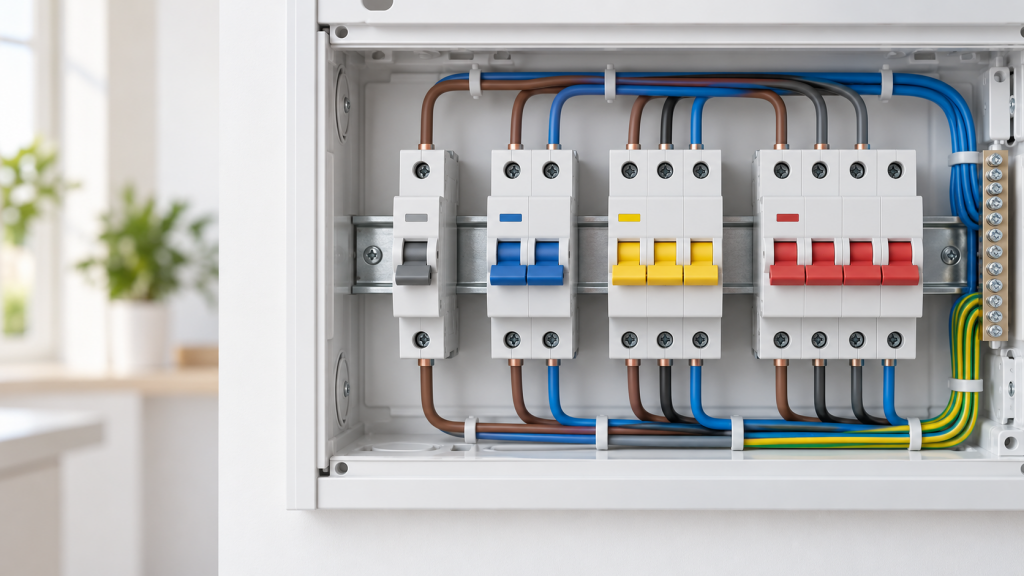

Количество полюсов: 1P, 1P+N, 2P, 3P или 4P
| Исполнение | Что отключает | Типичное применение |
|---|---|---|
| 1P | Один фазный проводник | Групповые линии однофазного квартирного щита |
| 1P+N | Фазу с защитой и нейтраль без отдельной токовой защиты | Однофазная линия, когда требуется одновременное отключение фазы и нейтрали |
| 2P | Два проводника | Однофазный ввод или отдельная линия по принятой схеме щита |
| 3P | Три фазных проводника | Трёхфазные двигатели и другие нагрузки без рабочей нейтрали |
| 4P | Три фазы и нейтраль | Трёхфазные сети и нагрузки с рабочим нейтральным проводником |
Полюса одного многополюсного аппарата отключаются одновременно. Нельзя заменять двух- или трёхполюсный автомат несколькими независимыми однополюсными устройствами, если по схеме требуется совместное отключение.
Отключающая способность: 4,5, 6 или 10 кА
Отключающая способность показывает, какой ожидаемый ток короткого замыкания автомат способен безопасно отключить. Для бытовых щитов часто встречаются модели на 4,5 и 6 кА, а 10 кА применяют там, где расчётный ток короткого замыкания выше или этого требуют проект и условия объекта.
Выбирать значение «на глаз» нельзя: оно должно быть не ниже ожидаемого тока короткого замыкания в точке установки. Если расчёта нет, для нового щита решение лучше согласовать с проектировщиком или электриком.
Что обычно выбирают для квартиры и дома
| Задача | Распространённое решение | Комментарий |
|---|---|---|
| Освещение квартиры | 1P, B10 или C10 | После проверки кабеля 1,5 мм², условий прокладки и расчётного тока КЗ |
| Обычная розеточная группа | 1P, C16 | Частый вариант для медного кабеля 2,5 мм²; требуется защита от утечки по схеме |
| Мощный бытовой прибор | Отдельная линия и автомат по расчёту | Номинал нельзя выбирать только по вилке или максимальной мощности прибора |
| Однофазный ввод | 2P с номиналом по выделенной мощности и кабелю | Параметры определяются проектом и вводными техническими условиями |
| Трёхфазная нагрузка | 3P или 4P | Зависит от наличия нейтрали и схемы оборудования |
Подходящие автоматы Cable Spark
YON MD63N, 1P, C10, 6 кА — однополюсный модульный автомат на 10 А. Подходит для осветительной линии, если его параметры подтверждены расчётом.
Посмотреть автоматYON MD63N, 1P, C16, 6 кА — распространённое решение для розеточных линий с правильно подобранным медным кабелем 2,5 мм².
Посмотреть автоматYON MD63N, 2P, C32, 6 кА — одновременно отключает два проводника. Применяется только при соответствии номинала вводной или выделенной линии.
Посмотреть автоматВ каталоге представлены автоматы с разным номиналом, характеристикой и количеством полюсов. Перед заказом проверьте все параметры проекта, а не только число ампер. Посмотреть другие модели можно в разделе «Автоматы, УЗО и дифавтоматы».
Четыре частые ошибки
Завышенный номинал
Автомат на 25 или 32 А не делает линию мощнее. Если кабель рассчитан на меньший ток, такое решение снижает эффективность защиты и создаёт риск перегрева.
Выбор только по мощности прибора
Даже правильно рассчитанный ток нагрузки ничего не говорит о допустимом токе существующего кабеля, качестве соединений и условиях прокладки.
Неподходящая характеристика
Замена B или C на D ради устранения случайных отключений может увеличить время отключения при коротком замыкании. Сначала нужна диагностика.
Автомат используют вместо УЗО
Обычный автомат реагирует на сверхток, но не обеспечивает дифференциальную защиту. Эти устройства решают разные задачи.
Частые вопросы
Можно ли поставить автомат C16 на кабель 1,5 мм²?
Без расчёта нельзя. Допустимый ток кабеля зависит от способа прокладки, температуры, количества нагруженных жил и других условий. Для бытовой линии 1,5 мм² часто выбирают 10 А.
Что лучше для квартиры: B или C?
Характеристика C встречается чаще, но B может быть полезна для линий с небольшими пусковыми токами. Выбор зависит от нагрузки и тока короткого замыкания, поэтому универсального ответа нет.
Нужен ли двухполюсный автомат на вводе?
Это определяется системой электроснабжения и проектом щита. В однофазных схемах на вводе часто применяют двухполюсное устройство для совместного отключения рабочих проводников.
Почему автомат периодически отключается?
Возможны перегрузка, короткое замыкание, высокий пусковой ток, плохой контакт, нагрев в щите или неисправность оборудования. Увеличивать номинал до диагностики нельзя.
Что выбрать в итоге
Сначала определите параметры кабеля и условия его прокладки, затем рассчитайте нагрузку. После этого выберите номинал, характеристику срабатывания, количество полюсов и отключающую способность. Для типовой квартиры часто встречаются C10 на освещение и C16 на розетки, но окончательное решение всегда проверяют по конкретной линии.
