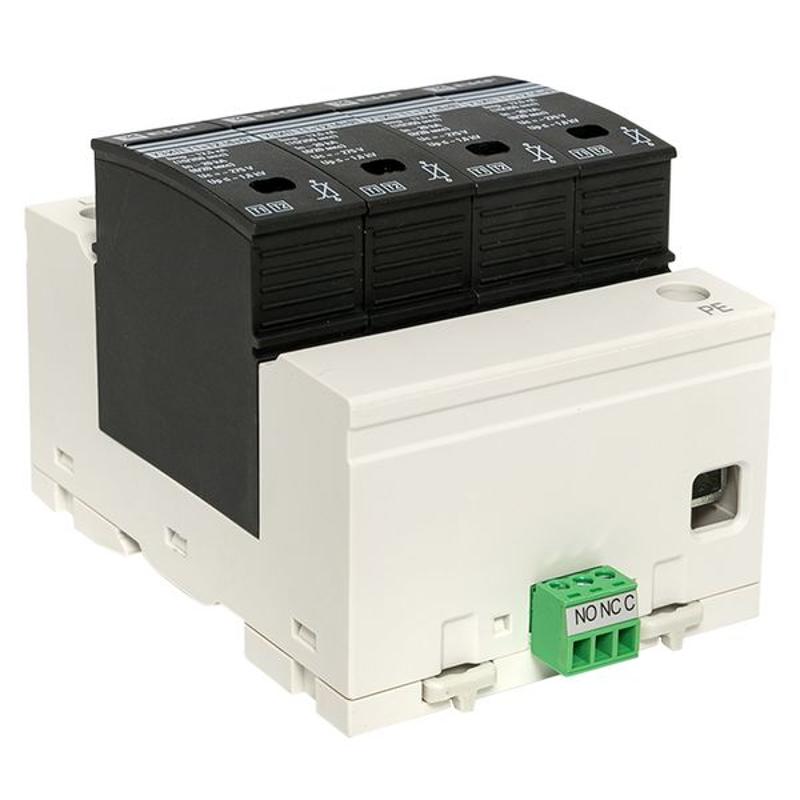

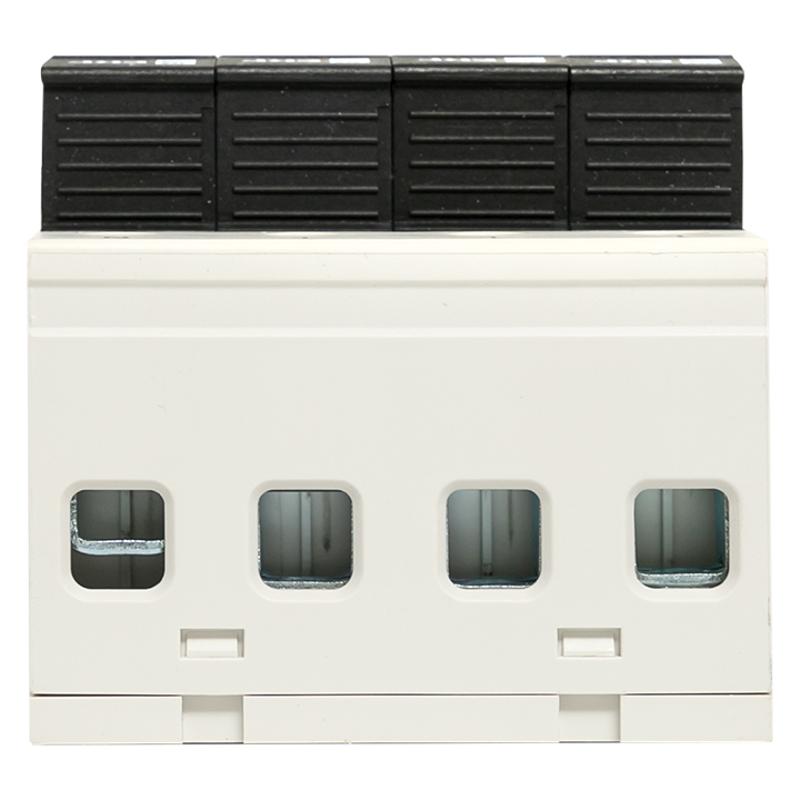

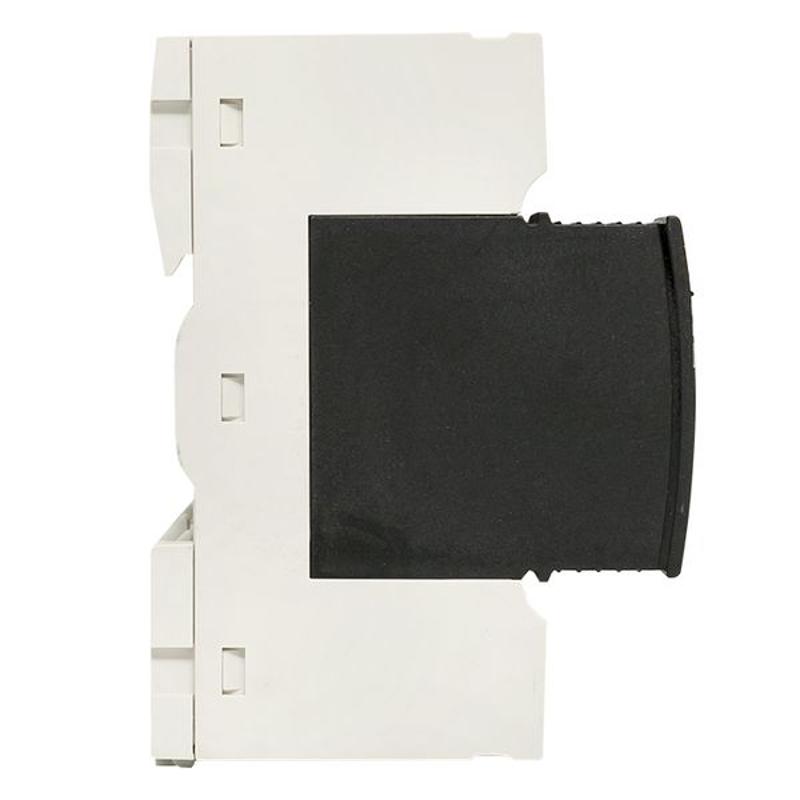

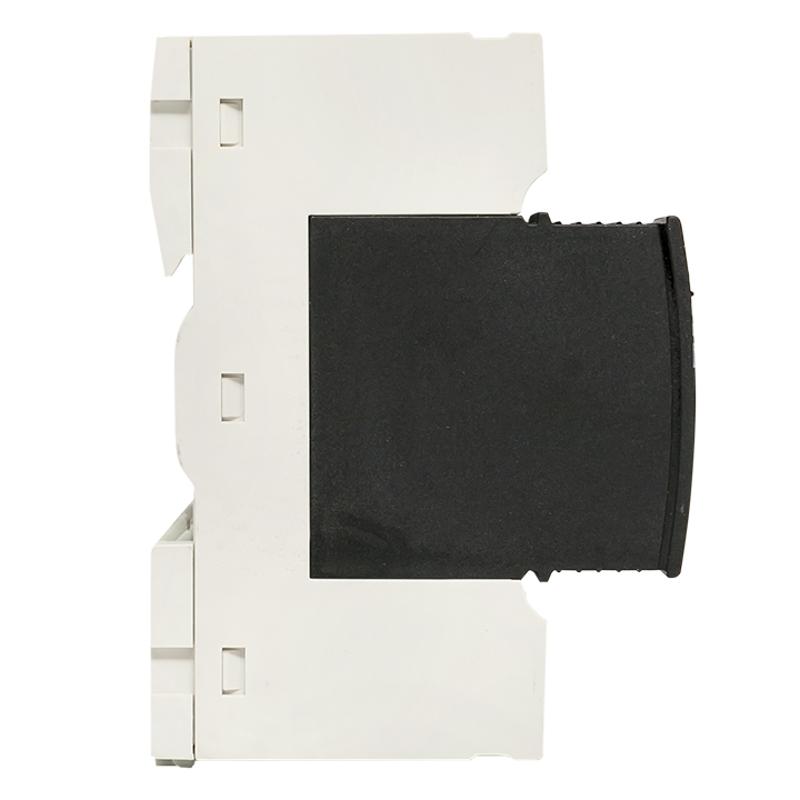

Устройство УЗИП Т1+Т2 предназначено для защиты от прямых ударов молнии в ВЛ или в систему внешней молниезащиты и срабатывает в качестве 2-ой ступени защиты при ударе молнии, позволяя защитить большую часть электронного и электрического оборудования. Для сетей TN-S схемы «1+1» («3+1») рекомендуются как максимально подходящие в те моменты, когда источник импульса не известен, а схемы «2+0» («4+0») используются когда импульс перенапряжения развивается от земли.
Элементы конструкции

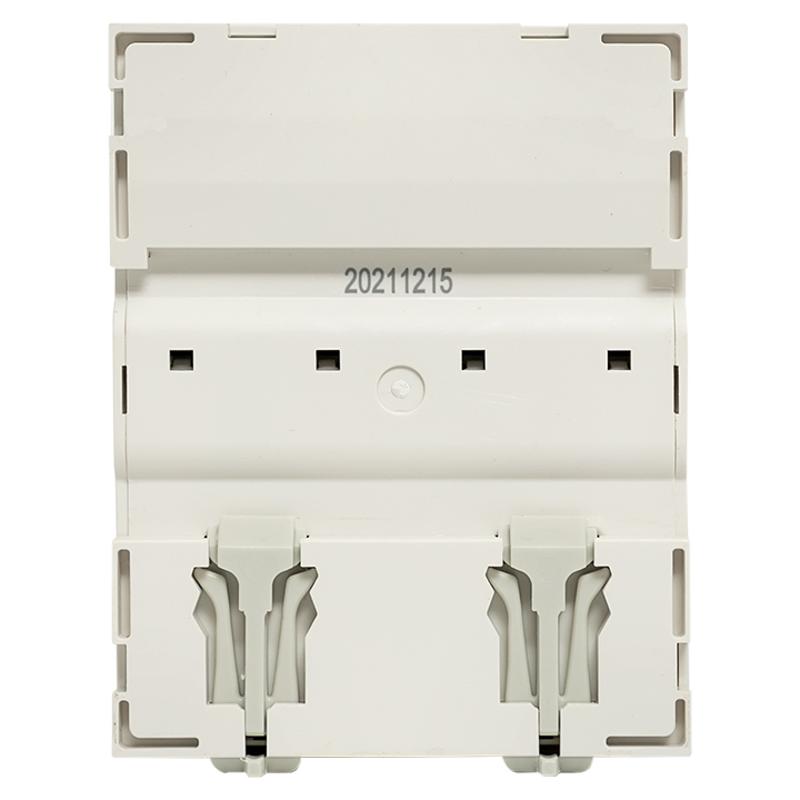

Способ монтажа
DIN-рейка (с Ω-профилем) 35 мм
Конструктивный размер(габарит)
4 модуля
Категория
Электротехническая продукция
Класс ETIM
Оборудование для молниезащиты и заземления
Поперечн. сечение жесткого проводника (одно-/многопроволочного), мм²
25...25

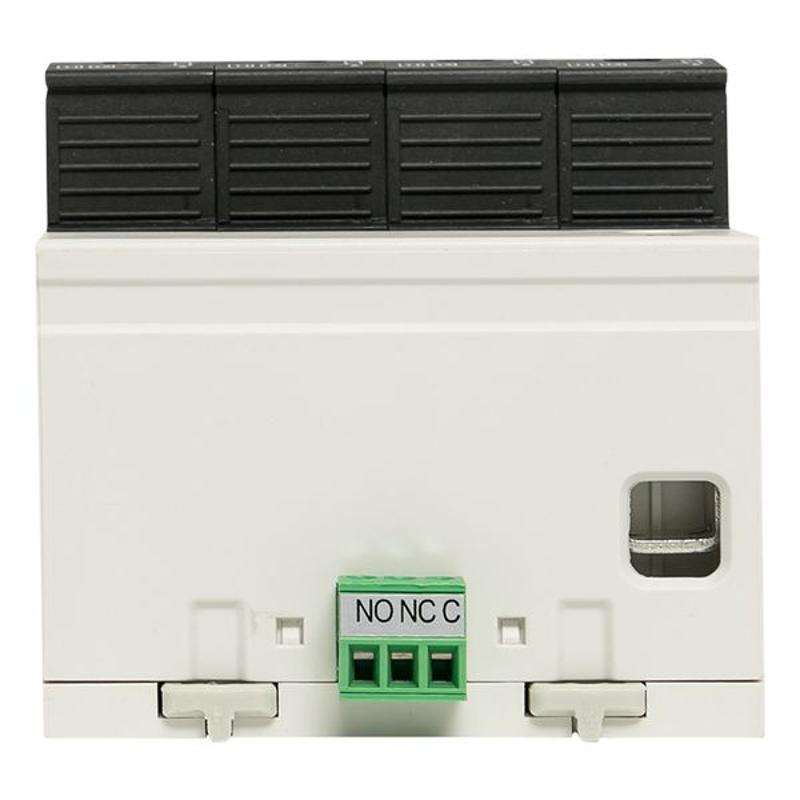

С контактом дистанционной сигнализации
true
Макс. длительное напряжение перемен. тока АС, В
275
Уровень защиты по напряжению, кВ
1.6
Номин. напряжение перемен. тока (AC), В
400
Сигнал на устройстве
Оптический
Встроенный резервный предохранитель
false
Номин. сброс импульсного тока (8/20), кА
12
Конфигурация системы
TN-C-S
Конфигурация системы TN-C-S
true
Другая конфигурация системы
true
Конфигурация системы DC
false
Тип (исполнение) полюсов
4
Конфигурация системы TT
true
Конфигурация системы IT
true
Конфигурация системы TN
true
Конфигурация системы TN-S
true
Макс. сечение гибкого проводника (тонкопроволочного), мм²
16
Конфигурация системы TN-C
true
Максимальный импульсный ток разряда (8/20), кА
20
Макс. сечение жесткого проводника (одно-/многожильного), мм²
25
Уровень защиты по напряжению Н-PE, кВ
1.6
Уровень защиты по напряжению L-PE/Н-PE, кВ
1.6
Уровень защиты по напряжению L-Н, кВ
1.6
Количество проводников (без заземления)
4
