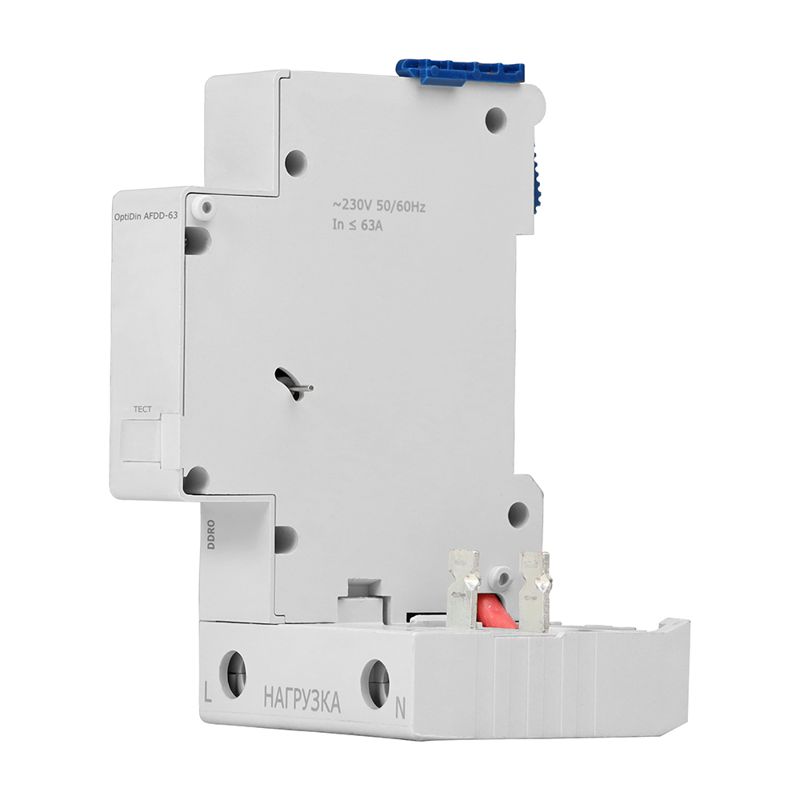

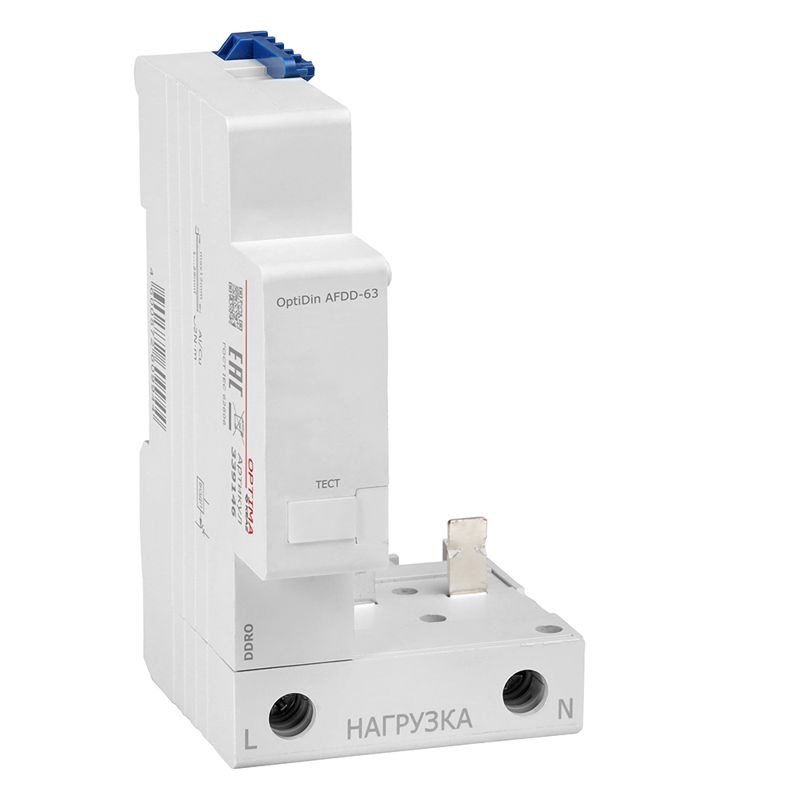

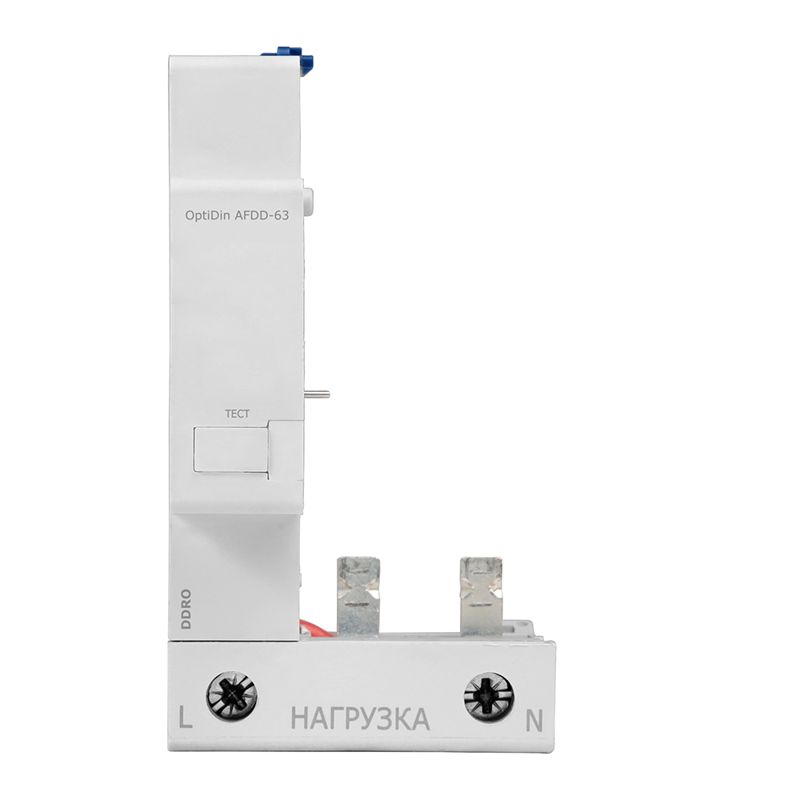

Устройство защиты от дугового пробоя УЗДП OptiDin AFDD-63 представляет собой блок обнаружения дугового пробоя (БОДП) и предназначен для применения в однофазных электрических сетях переменного тока частоты 50/60 Гц с глухозаземлённой нейтралью с номинальным напряжением не выше 230 В и номинальными токами от 1 А до 63 А.
К УЗДП с помощью защелки присоединяется двухполюсный:
- автоматический выключатель серии OptiDin ВМ63 6кА...25кА,
- АВДТ серии OptiDin D63 6 kA,
- выключатель нагрузки OptiDin ВМ63Р
УЗДП обнаруживает дуговой пробой в защищаемой цепи с последующим отключением присоединенного к УЗДП устройства, расширяя его функциональные возможности.
Преимущества:
УЗДП с присоединенным устройством позволяет заменить более 400 УЗДП моноблочного исполнения, что упрощает управление ассортиментом и снижает складские издержки, более гибко подходить к реализации проектов с использованием УЗДП и аппаратов с разным функционалом.
Сканируйте QR-код на корпусе устройства для быстрого доступа к технической документации, 3D-моделям, сертификатам и технической консультации.

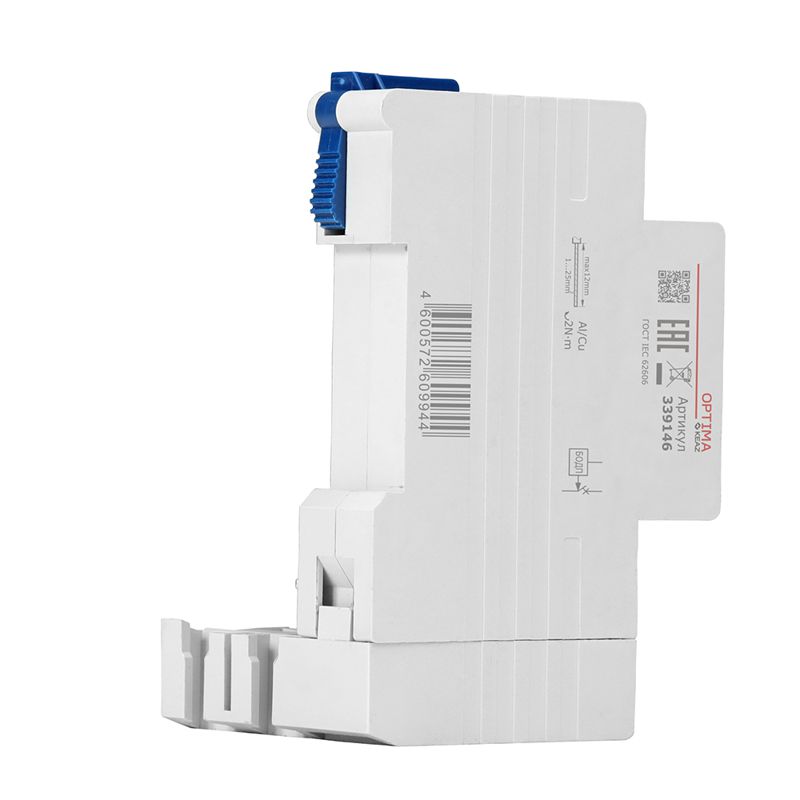

Штрих-код и артикул позволяет быстро идентифицировать устройство и реализовывать его в розничных торговых сетях, а также на online торговых площадках.
Повышенная помехозащищенность гарантирует отсутствие ложных срабатываний. Это позволяет размещать устройство в одном щите с системой «умный дом» и/или WI-FI роутером
Светодиодная индикация с кнопкой ТЕСТ – наглядное отображение состояния устройства. Информирует о коммутационном положении контактов аппарата, срабатывании по дуговому пробою, статусе самодиагностики. Есть возможность выполнить функцию тестирования, что обеспечивает надежность и безопасность эксплуатации, обслуживание щита и ремонтов на линии.
Аппараты способны подключать как медные, так и алюминиевые проводники, что дает возможность использовать аппараты не только в новых строительных проектах, но и в текущем жилом фонде.
Конструкция клеммных зажимов с фрикционными насечками обеспечивает максимально плотный и больший по площади контакт для предотвращения нагрева проводников и УЗДП, в том числе за счет профильных углублений на корпусе.
Защитные шторки обеспечивают удобный монтаж и гарантированное помещение проводника между выводом и зажимной колодкой.
Пломбировочная заглушка, идущая в комплекте, позволяет обеспечить только санкционированный допуск к выводам устройства.
Удобный монтаж: информация на корпусе указывает момент затяжки контактов и глубину зачистки проводника.
Работоспособность в широком диапазоне температур и особо сырых условиях позволяет устанавливать аппараты, в том числе, в помещениях без искусственно регулируемых климатических условий. Диапазон рабочих температур от минус 60 до плюс 60 °С
Надёжность и долговечность подтверждена множеством испытаний и сертификатов, подкреплена гарантией 5 лет и сроком службы не менее 15 лет.
Соответствует стандартам и регламентам:
ГОСТ IEC 62606-2016, ТР ТС 004/2011, ТР ТС 020/2011, ТР ТС ЕАЭС 037/2016.
Элементы конструкции
Страна производства
Китай
Ширина в числах модульных расстояний
3
С коммутируемым нейтральным проводником
Нет
Номинальное напряжение
230 В
Номинальная отключающая способность по IEC 60947-2
0 кА
Номинальный ток утечки
0 А
Род тока управляющего напряжения аксессуаром
Переменный ток (AC)
Номинальное напряжение дополнительного устройства
0 В
Номинальный ток дополнительного устройства
0 А
